Diodos led de alto voltaje

Los diodos LED, componentes esenciales en la iluminación moderna, requieren una comprensión precisa de su funcionamiento para asegurar su durabilidad y eficiencia. En este artículo, exploraremos en detalle los aspectos cruciales relacionados con el voltaje en los diodos LED de alto voltaje, desde la comprensión de los efectos de un voltaje excesivo hasta las mejores prácticas para su manejo.

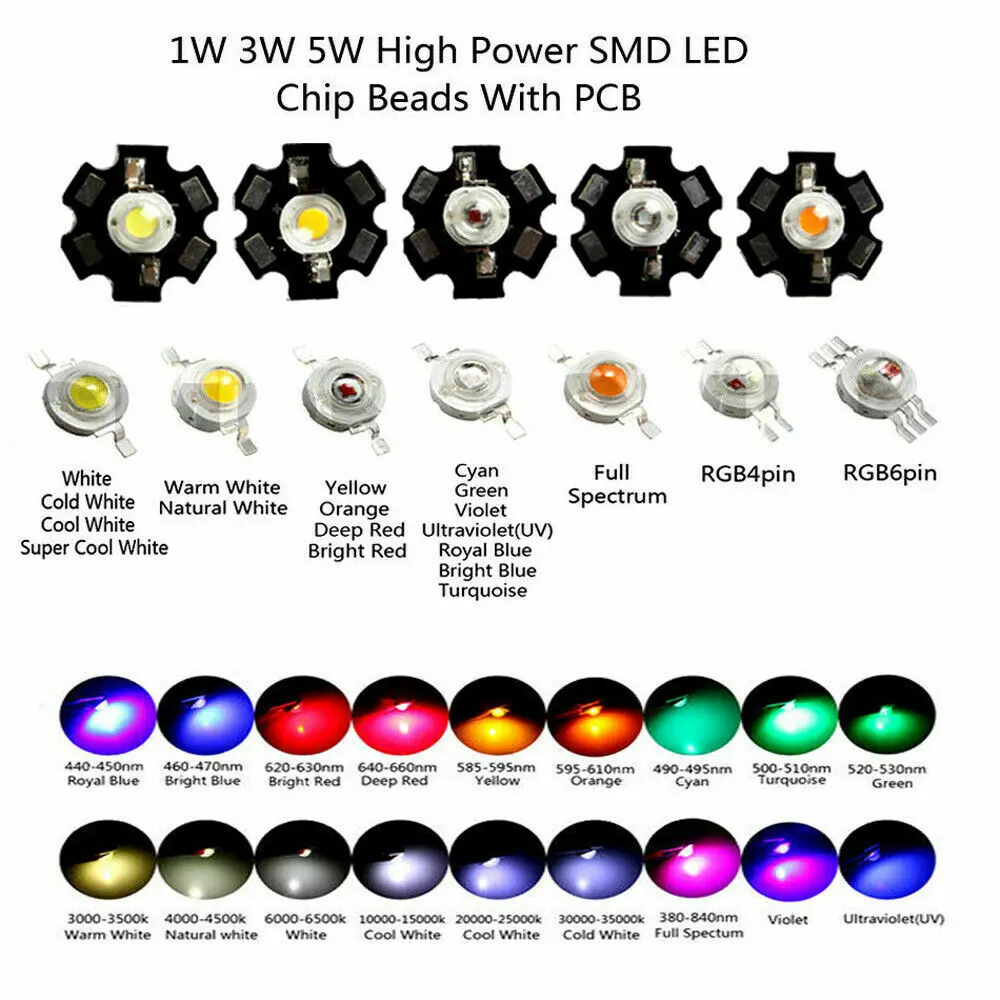

¿Qué sucede si el voltaje es demasiado alto para un LED?

Un voltaje excesivo es perjudicial para los LEDs. Las sobrecargas de voltaje pueden dañar gravemente los equipos electrónicos, incluyendo las bombillas LED. Si bien algunos LEDs funcionan con 2-3 voltios, la tensión necesaria varía según el tipo y color del LED. Un voltaje superior al recomendado genera calor extremo, causando un rápido deterioro del diodo.

Este exceso de calor lleva a la disminución del brillo ( flicker ), parpadeo intermitente y, finalmente, al fallo completo del LED. El daño no se limita al LED en sí; las soldaduras y componentes circundantes también pueden verse afectados.

¿Qué ocurre al aplicar demasiado voltaje a un LED?

Un voltaje excesivo destruye el LED. Los LEDs son dispositivos controlados por corriente, no por voltaje. Una desviación de más del 10% del voltaje recomendado puede provocar la fusión inmediata del LED, dañando los componentes electrónicos internos. La sobrecarga también desgasta prematuramente los controladores LED y los paneles de distribución, aumentando las interrupciones del servicio.

Además, el aumento de voltaje genera un calor excesivo que reduce significativamente la vida útil del LED y disminuye su intensidad lumínica. Es fundamental evitar estas situaciones para garantizar un sistema de iluminación LED funcional y duradero. Un voltaje incorrecto puede llevar al fallo completo del sistema.

¿Cuánto voltaje necesita un LED?

La tensión necesaria depende de la configuración del circuito. En circuitos en serie, se suma el voltaje directo de cada LED. En circuitos en paralelo, la tensión necesaria es la del voltaje directo de cada rama.

Cómo evitar sobrecargar un LED con voltaje

Es crucial prevenir la sobrecarga de los LEDs. Una situación de estrés eléctrico (EOS) puede causar un fallo catastrófico. La alta energía produce un fallo espontáneo en circuito abierto. Al seleccionar una fuente de alimentación de corriente constante, se debe evaluar el rizado de corriente y las tolerancias de salida. También es importante verificar los picos transitorios durante las fases de encendido y apagado, así como la corriente de conexión en caliente.

Se recomienda usar fuentes de alimentación con un pico transitorio limitado durante las fases de encendido y apagado para prevenir fallos por sobrecarga eléctrica. La fuente de alimentación no debe superar la corriente máxima nominal del LED. La corriente típica junto con el rizado y la tolerancia positiva no deben exceder la corriente máxima nominal del LED. Esto asegura que el voltaje de la fuente de alimentación no cause una sobrecarga eléctrica.

Otra forma de prevenir daños por voltaje es utilizar una fuente de alimentación con protección contra cortocircuitos y equipar la placa LED con un diodo en paralelo a la cadena de LEDs en polaridad inversa. Un conector polarizado es una opción ideal si se conecta la fuente de alimentación a la placa LED mediante un conector.

Cómo determinar el voltaje de las bombillas LED

Para determinar el voltaje y la corriente de una bombilla LED:

• Consultar la hoja de datos : La información se encuentra en la documentación técnica del fabricante.
• Utilizar un multímetro : Un multímetro con función de diodo permite medir el voltaje del LED.
• Conectar una batería y un potenciómetro : Conectar una batería al LED y un potenciómetro. Se comienza con una alta resistencia en el potenciómetro y se disminuye gradualmente hasta obtener el brillo deseado. Esta medición es menos precisa.

Manejo de LEDs con alto voltaje

Con frecuencia, es necesario controlar LEDs alimentados por un voltaje superior al que puede suministrar o soportar un microcontrolador. La solución más común es usar un transistor NPN como interruptor o controlador para aislar el circuito de control de bajo voltaje del circuito de carga de alto voltaje. El transistor actúa como un buffer entre ambos circuitos.

Cuando no circula corriente en la base (b) del transistor Q1, este está apagado y no circula corriente entre el colector (c) y el emisor (e). Al aumentar la corriente en la base, el transistor comienza a encenderse y su resistencia disminuye, permitiendo que la corriente fluya desde Vss, a través de R2, D1 y Q1 a tierra. Este circuito permite controlar la intensidad de los LEDs de alto voltaje a través de la manipulación de la corriente base.

Ejemplo: Controlador NPN

Consideremos un microcontrolador con una señal de salida de 5 V, Vss de 12 V, un LED (D1) que requiere 100 mA y un voltaje directo de 8 V a esa corriente, y un transistor Q1 con una ganancia de corriente (hFE) de aproximadamente 100.

El cálculo de las resistencias R1 y R2 es crucial para asegurar la saturación del transistor y el funcionamiento correcto del circuito. La selección de estas resistencias garantiza el control preciso de la corriente que pasa por el LED, evitando daños por sobrevoltaje.

Tabla Comparativa de Voltaje y Corriente en LEDs

Nota : Los valores de voltaje y corriente son aproximados y pueden variar según el fabricante y las especificaciones del LED. Siempre consulte la hoja de datos del fabricante para obtener información precisa.

Consultas habituales sobre diodos LED de alto voltaje

• ¿Cómo calcular la resistencia necesaria para un LED de alto voltaje?
• ¿Qué tipos de fuentes de alimentación son adecuadas para LEDs de alto voltaje?
• ¿Cómo proteger los LEDs de alto voltaje de las sobretensiones?
• ¿Qué sucede si se invierte la polaridad de un LED de alto voltaje?
• ¿Cuál es la vida útil esperada de un LED de alto voltaje?

La correcta selección y manejo de los diodos LED, incluyendo los diodos LED de alto voltaje, es fundamental para asegurar la eficiencia y longevidad de los sistemas de iluminación. La comprensión de los principios descritos en este artículo permitirá evitar problemas comunes y garantizar un funcionamiento óptimo.
